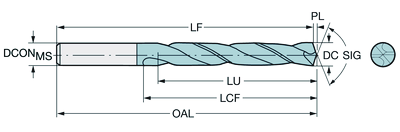

ソリッドドリルの寸法
| ISO13399プロパティ記号 | 部位・内容 | 英語名 | 説明 |
|---|---|---|---|
| DC | 工具径 | cutting diameter | |
| DCONMS | 接続径（機械側） | connection diameter machine side | シャンク径 |
| OAL | 全長 | overall length | |
| LF | 機能長さ | functional length | LF=OAL-PL |
| PL | 先端と肩部寸法差 | point length | PL=DC/2×tan(SIG/2) |
| SIG | 先端角 | point angle | |
| LCF | フルート長さ | length chip flute | 溝長 |
| LU | 使用可能長さ | usable length | 切削加工に使用できる推奨長さ LU÷DC＝使用可能長さ（外径比） |
| LS | シャンク長さ | shank length |

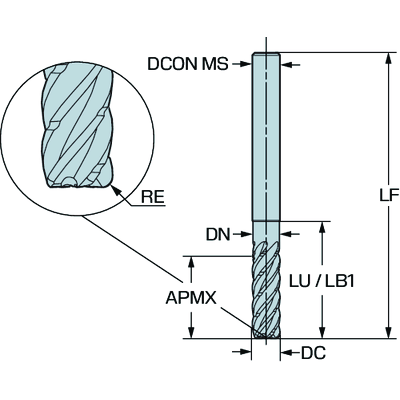

ソリッドエンドミルの寸法
| ISO13399プロパティ記号 | 部位・内容 | 英語名 | 説明 |
|---|---|---|---|
| DC | 工具径 | cutting diameter | |
| DN | 首径 | neck diameter | |
| DCONMS | 接続径（機械側） | connection diameter machine side | シャンク径 |
| LF | 機能長さ | functional length | |
| LU | 使用可能長さ | usable length | 切削加工に使用できる推奨長さ LU÷DC＝使用可能長さ（外径比） |
| LPR | 工具突出し長さ | protruding length | |
| APMX | 最大切込み | depth of cut maximum | 工具が一度の加工で軸方向に切り込める最大深さ |
| RE | コーナR、ボールエンドミル半径 | corner radius |

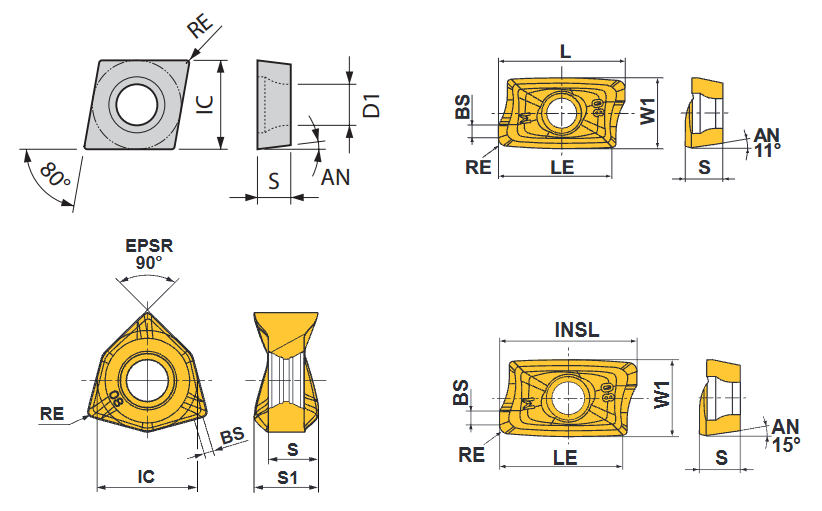

インサートの寸法
| ISO13399プロパティ記号 | 部位・内容 | 英語名 | 説明 |
|---|---|---|---|
| IC | 内接円 | inscribed circle diameter | |
| W1 | インサート幅 | insert width | |
| L | 切れ刃長さ | cutting edge length | |
| LE | 有効切れ刃長さ | cutting edge effective length | |
| INSL | インサート長さ | insert length | |
| S | インサート厚さ | insert thickness | 底面から切れ刃までの距離 |
| S1 | インサート総厚さ | insert thickness total | 底面からインサート最上部までの距離 |
| D1 | インサート取付け穴径 | fixing hole diameter | |
| AN | 主切れ刃逃げ角 | clearance angle major | |
| RE | コーナR | corner radius | |
| EPSR | 頂角 | insert included angle | |
| BS | ワイパー刃幅 | wiper edge length |

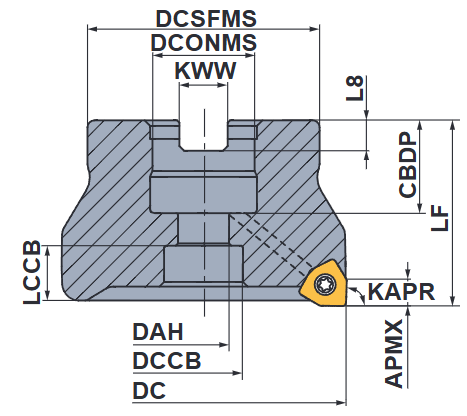

フライスカッター（ボア）の寸法
| ISO13399プロパティ記号 | 部位・内容 | 英語名 | 説明 |
|---|---|---|---|
| DC | 工具径 | cutting diameter | |
| DCX | 最大工具径 | cutting diameter maximum | |
| DCSFMS | 接触面の径, フランジ径 | contact surface diameter machine side | |
| DCONMS | 接続径（機械側） | connection diameter machine side | |
| CBDP | 取付け穴深さ | connection bore depth | |
| DAH | アクセス穴径 (ボルト穴径) | diameter access hole | |
| DCCB | 取付けボルト座径 | counterbore diameter connection bore | |
| LCCB | 取付けボルト座厚さ | counterbore depth connection bore | Length of Counterbore in Connection Bore |
| LF | 機能長さ | functional length | |
| CBDP | 取付け穴深さ | connection bore depth | |
| KWW | キー溝幅 | keyway width | |
| KAPR | 切込み角 | tool cutting edge angle | |
| GAMF | 径方向すくい角 | rake angle radial | ラジアルレーキ、Geometry Angle Machining Front |
| GAMP | 軸方向すくい角 | rake angle axial | アキシャルレーキ、Geometry Angle Machining Peripheral |

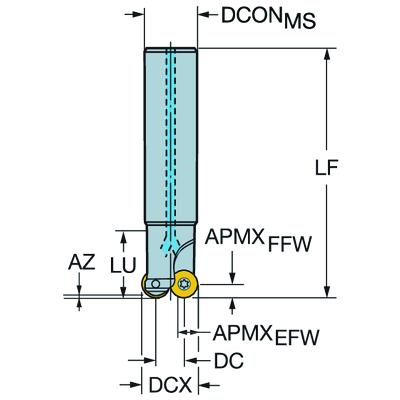

フライスカッター（シャンク）の寸法
| ISO13399プロパティ記号 | 部位・内容 | 英語名 | 説明 |
|---|---|---|---|
| DC | 工具径 | cutting diameter | |
| DCX | 最大切削径 | cutting diameter maximum | |
| DCONMS | 接続径（機械側） | connection diameter machine side | シャンク径 |
| LF | 機能長さ | functional length | |
| LU | 使用可能長さ | usable length | 切削加工に使用できる推奨長さ LU÷DC＝使用可能長さ（外径比） |
| LH | ヘッド長さ、首下長さ | head length | |
| LPR | 工具突出し長さ | protruding length |

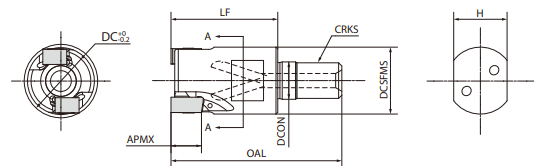

フライスカッター（モジュラー）の寸法
| ISO13399プロパティ記号 | 部位・内容 | 英語名 | 説明 |
|---|---|---|---|
| DC | 工具径 | cutting diameter | |
| DCONMS | 接続径（機械側） | connection diameter machine side | |
| DCSFMS | 接触面の径, フランジ径 | contact surface diameter machine side | |
| CRKS | 取付けねじサイズ | connection retention knob thread size | |
| OAL | 全長 | overall length | |
| LF | 機能長さ | functional length | |
| H | シャンク高さ | shank height |
