モジュラー工具とは
工具のヘッドとホルダーを分離・交換可能な構造を持つ工具。
「モジュラータイプ」「スクリュータイプ」「ねじ止めタイプ」とも呼ばれる。
互換性
結合部（ネジサイズとインロー径）が同一であれば、各社メーカーのホルダーとヘッドには互換性がある。
互換性のあるヘッド
| メーカー | 製品名 | 互換性 |
|---|---|---|
| 大昭和精機 | スクリュオンホルダ | 〇 |
| MST | レッドスクリューアーバ | 〇 |
| 日研工作所 | メジャードリームプロエンドミル | 〇 |
| マンヨーツール | ヘッドマスターアーバ | 〇 |
| タンガロイ | タング・フレックス | 〇 |
| 三菱マテリアル | スクリューインツール | 〇 |
| ダイジェット工業 | モジュラーヘッド | 〇 |
| MOLDINO | モジュラーミル | 〇 |
| 住友 | モジュラータイプ | 〇 |
| 京セラ | モジュラータイプ | 〇 |
| OSG | PhoenixSF | 〇 |
互換性のないヘッド
| メーカー | 製品名 | 互換性 |
|---|---|---|
| タンガロイ | タング・マイスター | × |
| 三菱マテリアル | iMXエンドミルシリーズ | × |
| MOLDINO | EHXエンドミルシリーズ | × |
| OSG | PhoenixPXM | × |
※タング・マイスターは接続用アダプタを使用することで対応可能。
コンパクトな取付けで切削性能向上
ヘッド交換式ホルダ（一体型ホルダ）と組み合わせることで、シャンクタイプ（ミーリングチャック）に比べ、同じ突出し長さにもかかわらず、刃先からゲージラインまでの距離が短い。ビビリが低減出来るため、高速M/C（BT30/BT40等）でも高能率・高品位加工が可能。
参考：モジュラーエンドミル【京セラ】
突出しが長い加工においても安定した加工
超硬製の高剛性ホルダーとの組み合わせることで、スチール製のシャンクタイプと比べ、工具突出しが長くなる深い立ち壁加工においても、ビビリのない安定した加工を実現。
参考：レッドスクリューアーバ【MST】

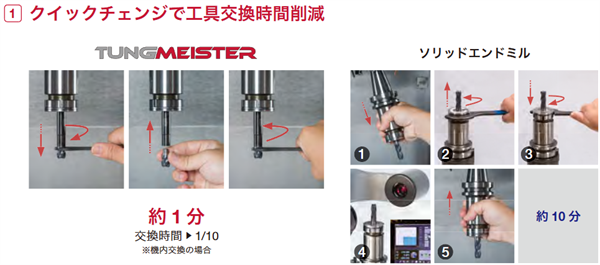

工具交換時間を削減
機内交換の場合、クイックチェンジで工具交換時間削減。
参考：タング・マイスター【タンガロイ】
